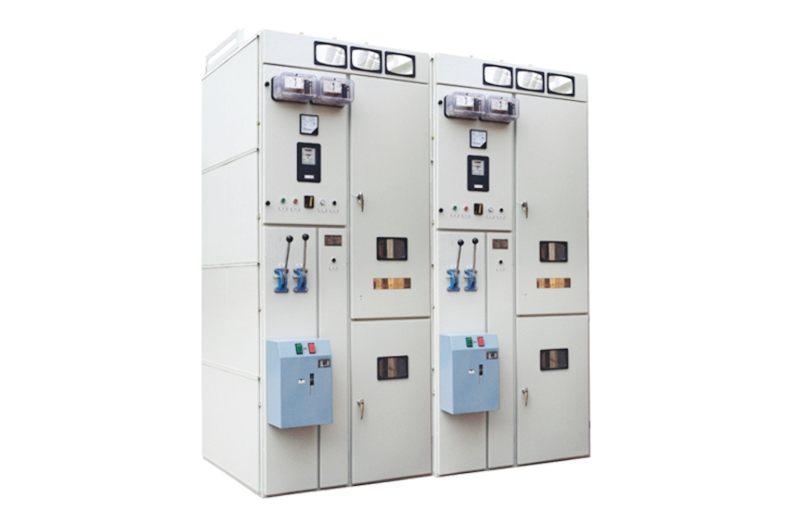

配電箱安裝核心要點

行業標準：依據《GB 50054-2025低壓配電設計規范》與《IEC 61439-3:2024》最新要求，配電箱安裝需兼顧安全合規、智能集成、能效優化三大維度。以下從選址、工藝、調試及驗收四環節提煉關鍵要點：

---

一、選址與環境要求

1. 空間與可操作性
   • 安裝高度：箱體底邊距地面1.4-1.6米（適老化場景下調至1.2米），操作面預留≥0.8米通道（GB 50303-2025）。
   • 防水防塵：戶外或潮濕環境（如地下室）需IP54以上防護等級，配防凝露加熱模塊（如霍尼韋爾HSS-20）。
   • 通風散熱：與熱源（鍋爐、電機）間距≥1.5米，頂部安裝對流風扇（風量≥50m3/h）。
2. 電磁兼容性
   • 遠離高頻干擾源（變頻器、通信基站≥5米），必要時加裝屏蔽層（銅網覆蓋率≥90%）。

---

二、安裝工藝規范

1. 箱體固定與接地

• 墻體適配：
  • 混凝土墻采用化學錨栓（M10×100mm，拉拔力≥10kN）；
  • 輕質隔墻需加裝背板（2mm鍍鋅鋼板，面積≥箱體1.5倍）。
• 接地系統：
  • 獨立接地體電阻≤4Ω（TN-S系統），銅接地線截面積≥16mm2（PE線嚴禁串聯）。

2. 導線與器件安裝

• 導線處理：
  • 多股線需壓接銅鼻（如Φ10mm線鼻適配50mm2導線），禁止“雞爪式”絞接；
  • 相序統一（L1黃、L2綠、L3紅），零線（N）淡藍，地線（PE）黃綠雙色。
• 智能器件集成：
  • 5G通信模塊（如華為MH5000-971）與AI電表（威勝DTSD3422）需預留專用插槽；
  • 光纖溫度傳感器（精度±1℃）貼附母排熱點區域（如連接端、斷路器觸點）。

---

三、安全防護與智能化配置

1. 防觸電與防火設計
   • 漏電保護：
     • 總開關配置A型RCD（動作電流≤300mA），分支回路用A型或B型（含光伏系統時強制B型）；
   • 電弧抑制：
     • 滅弧隔板（UL 94 V-0級）與故障電弧斷路器（AFCI）組合安裝，燃弧時間≤3ms。
2. 智能監測預留
   • 通信接口：
     • 預留RS-485/MODBUS與光纖接口（至少2路），適配數字孿生平臺（如西門子MindSphere）；
   • 擴展空間：
     • 箱內預留20%模塊化空位（如正泰NA8系列支持熱插拔斷路器擴展）。

---

四、調試與驗收標準

1. 通電前檢測
   • 絕緣測試：
     用2500V兆歐表測量線間及對地絕緣電阻≥10MΩ（潮濕環境≥5MΩ）；
   • 回路校驗：
     智能電表需通過DL/T 645-2025協議通訊測試（如威勝DTSD3422誤差≤0.5%）。
2. 負載試驗與能效優化
   • 動態調參：
     模擬峰值負載（1.25倍額定電流）持續2小時，AI系統自動優化SVG無功補償參數；
   • 能效記錄：
     接入國網“電碳一張圖”平臺，生成碳排放報告（精度±3%，GB/T 35727-2025）。
